FM 207

Schließkraftmesssystem für Fenster, Heckklappen, Sitze, Schiebedächer

Sicherheit durch Schließkraftmessung

Das FM 207 ist ein elektronisches Schließkraftmessgerät für fremdkraftbetriebene Fenster, Heckklappen, Sitze und Schiebedächer.

Wegen des großen Messbereichs eignet es sich zur Messung der maximalen
Kraft (Überschusskraft) bei deaktivierter Einklemmschutzfunktion unter definierten Bedingungen (10 N/mm, max 500 N).

Die Krafteinleitung ist universell gestaltet. Anpassungen für spezielle Anwendungen sind leicht möglich.

Typische Einsatzbereiche sind Entwicklung, Versuch und Fertigung in der Automobilindustrie.

Angebot anfordern

Download Datenblatt

Unterstützte Normen – 2000/4/EG oder benutzerdefiniert
Vielseitig in der Anwendung – Fenster, Heckklappen, Schiebedächer, Sitze
Standard-Federrate – 10 N/mm
Großer Messbereich – 500 N max
Präzise Messungen – reibungsfreie Führung und Plattform-Wägezelle
Einfache Handhabung – single-button operation

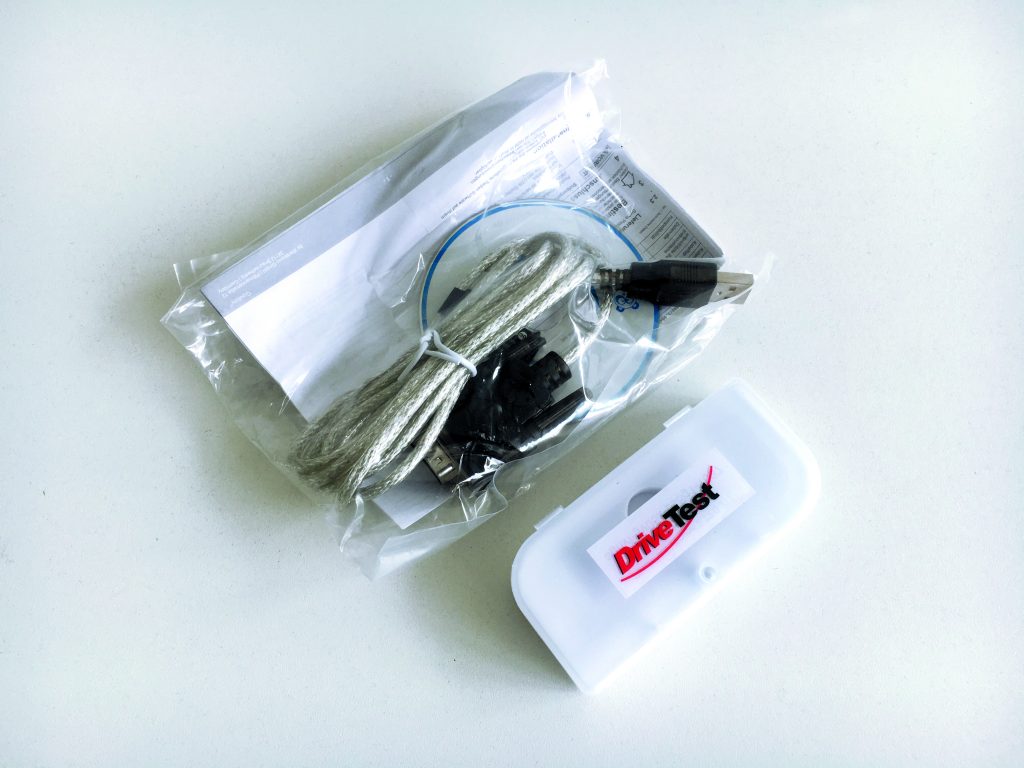

Professionelle Software – PinchPilot lässt keine Wünsche offen

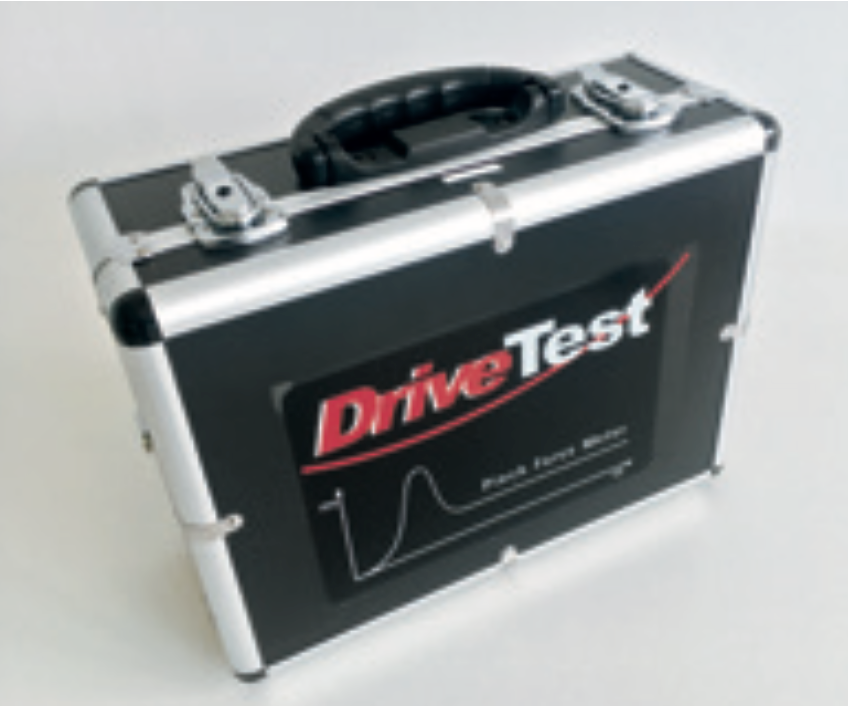

Kompletter Lieferumfang – inklusive hochwertigem Transportkoffer

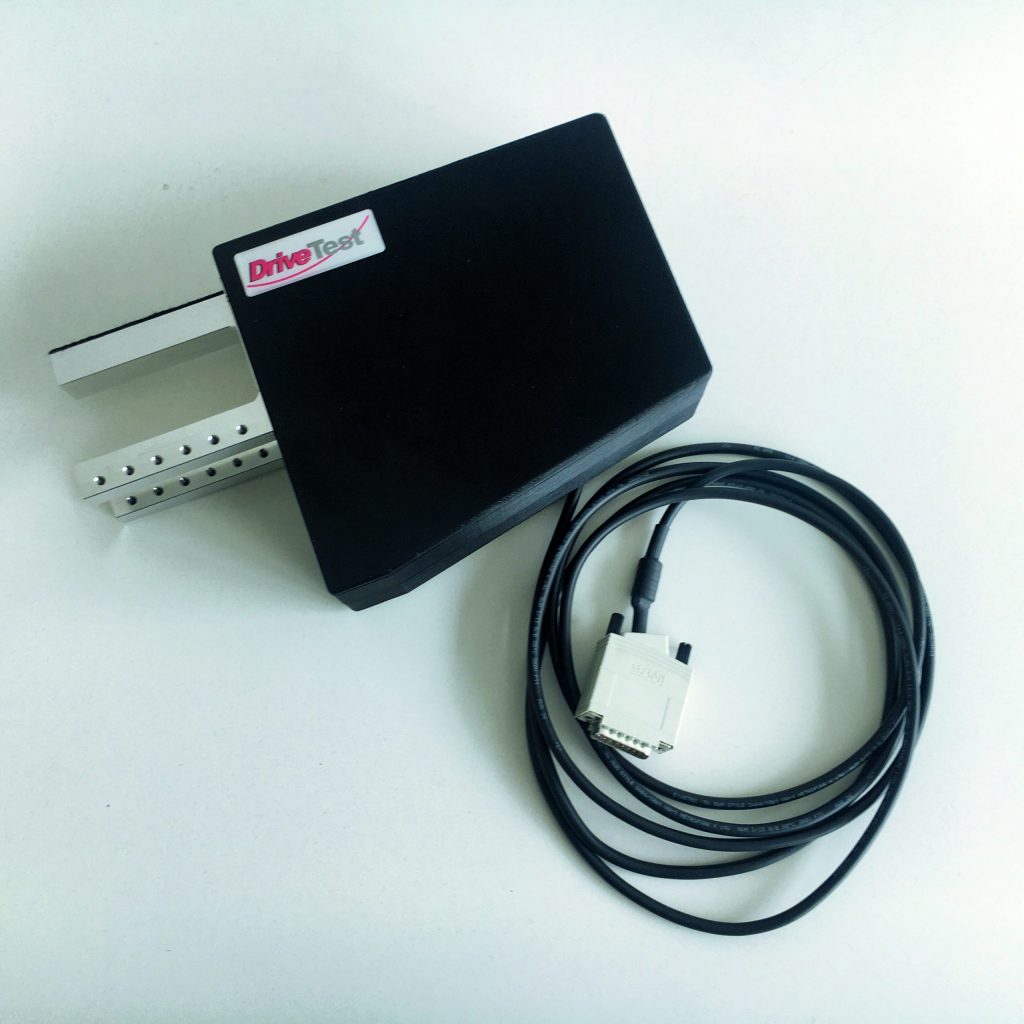

Sensor FM 207

Krafteinleitung: Gabel (statisch): 50 x 15 x 80 mm
Balken (beweglich): 20 x 15 x 80 mm
Messbereich: 0–500 N
Genauigkeit: +/– 3 N (0–100 N) oder +/– 3 % (>100 N)
Federrate: 10 N/mm +/– 10 %
max. Spaltbreite (entspannt): 70 mm
min. Spaltbreite (Anschlag): 15 mm
Kraftsensor: DMS Wägezelle
Abmessungen: ca. 250 x 60 x 160 mm
Gewicht: ca. 1.000 g
Temperaturbereich: 0–40 °C
Erweiterter Temperaturbereich: –40 … 85 °C (nicht für Dauerbetrieb)

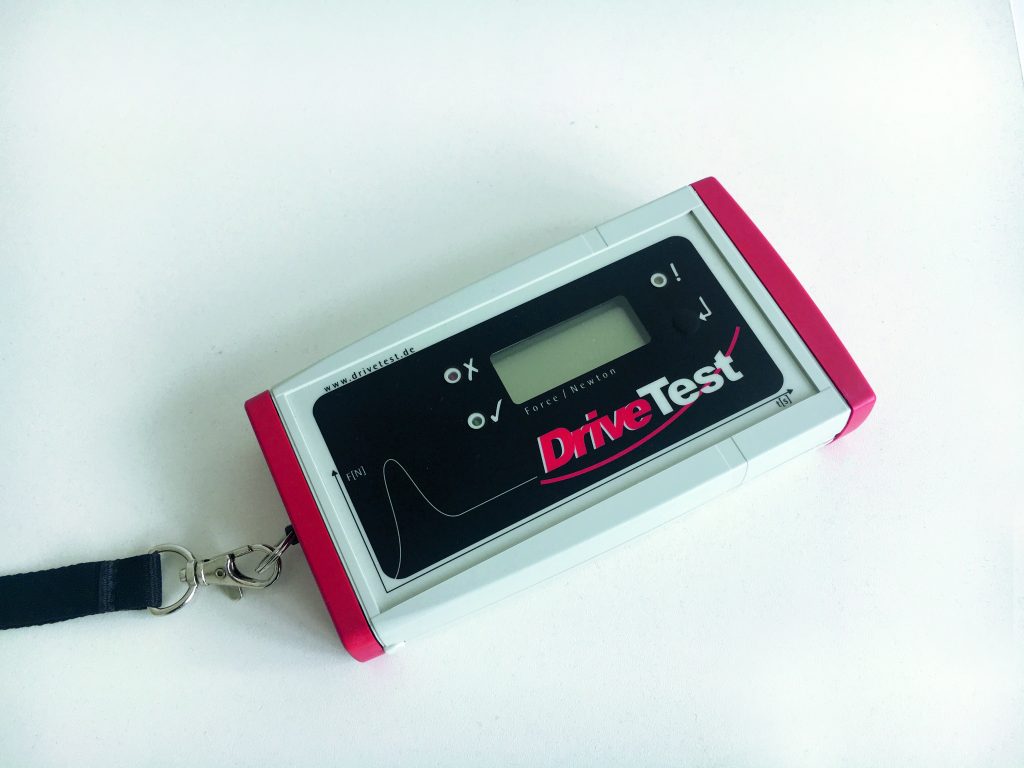

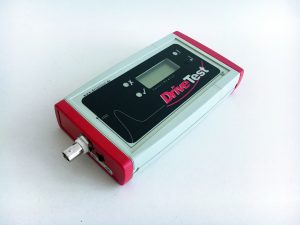

Anzeigegerät SEB2.2

Datenloggereinheit (Anzeigegerät SEB2.2) mit LCD-Display und LED-Statusanzeigen, Bedientaste, USB-Schnittstelle
Optional PC-gesteuerte Messung
Lithium-Polymer-Akku 3,7 V / 700 mAh
Echtzeituhr
Speicher für ca. 100 Messungen
Sensor- und PC-Schnittstelle (USB)
Spitzen- und Effektivwertanzeige
Bewertungsanzeige i.O./n.i.O.
