Schließkraftmesssystem für Schienenfahrzeugtüren
Sicherheit durch Schließkraftmessung

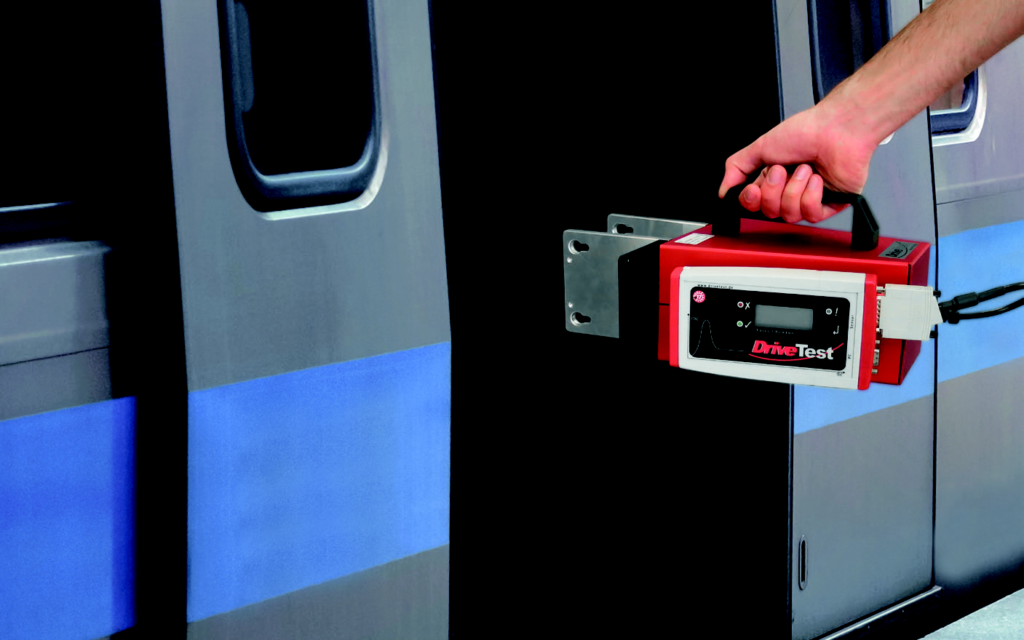

Das BIA 600 von DriveTest ist ein elektronisches Schließkraftmessgerät für Schienenfahrzeugtüren. Die auf- wändige Konstruktion vereinigt Präzi- sion mit praxisgerechter Robustheit und sorgt für genaue Messwerte auch nach jahrelangem Einsatz in rauer Umgebung.
Bei zyklischen Messungen an Fahr- zeugen mit mehreren Türen ist eine schnelle, einfache Durchführung von großer Bedeutung. DriveTest hat hierzu eine Software entwickelt, die den Ablauf der Messungen und den Aufwand für die Dokumentation drastisch reduziert. Mit wenigen Bedienschritten können die Messungen eines kompletten Fahrzeuges übernommen, in tabellarischer oder gra scher Form ausgewertet und anschließend als Report ausgedruckt werden.
Die Investition in ein BIA 600 System hat sich innerhalb kurzer Zeit amortisiert.
Was zeichnet das BIA 600 aus?
- Anwendbare Standards DIN EN 14752:2015, DIN EN 14752:2005 (optional)
- Präzise Messungen
- Robuste Ausführung
- Einfache Handhabung
- Professionelle PC-Software
- Abstandhalter für alle Öffnungsweiten nach EN 14752:2015
- Automatische Grenzwerteinstellung durch Abstandserkennung
- Kompletter Lieferumfang aller Komponenten im hochwertigem Transportkoffer
- Unterstützung der Verwaltung großer Fuhrparks
BIA 600
Krafteinleitung: beidseitig
Messbereich: 0–700 N
Genauigkeit: +/– 3 N (0–100 N) +/– 3 % (>100 N)
Federrate: 10 N/mm
Öffnungsweite: 90 mm
Fläche: 100 x 100 mm
Kraftsensor: DMS-Brücke
Maße: 320 x 250 x 110 mm
Gewicht: 3,0 kg
Electronik-Box SEB2
- SEB2 plus BIA 600 Sensor bilden die messfähige Einheit
- optional PC-gesteuerte Messung
- LCD-Display
- 9 V Batterieversorgung
- Echtzeituhr
- Speicher für 100 Messungen
- Sensor- und PC-Interface
- Spitzenwertanzeige
- Bewertungsanzeige i. O./n. i. O.
Abstandhalter
- Kompletter Satz für alle Öffnungsweiten nach EN 14752:2015
- Automatische Erkennung der eingesetzten Abstandhalter
- Automatische Grenzwerteinstellung entsprechend Öffnungsweite
- Einfache Anwendung, schnelle Montage ohne Werkzeug
- Robuste Ausführung, geringes Gewicht, POM
- Zusammen mit BIA 600-Sensor, SEB2 in einem Transportkoffer
PC-Auswertungs-Software PinchPilot
- Mehrsprachig (DE, EN, IT, FR, ES)
- Grafische Darstellung des Kraftverlaufs
- Berechnung der normrelevanten Kennwerte
- Bewertung nach unterschiedlichen Richtlinien möglich
- Benutzerdefinierte Richtlinie einstellbar
- Protokollausdruck
- Datenexport (Excel, CSV, PDF)
- Optionale Messstellenidentifikation

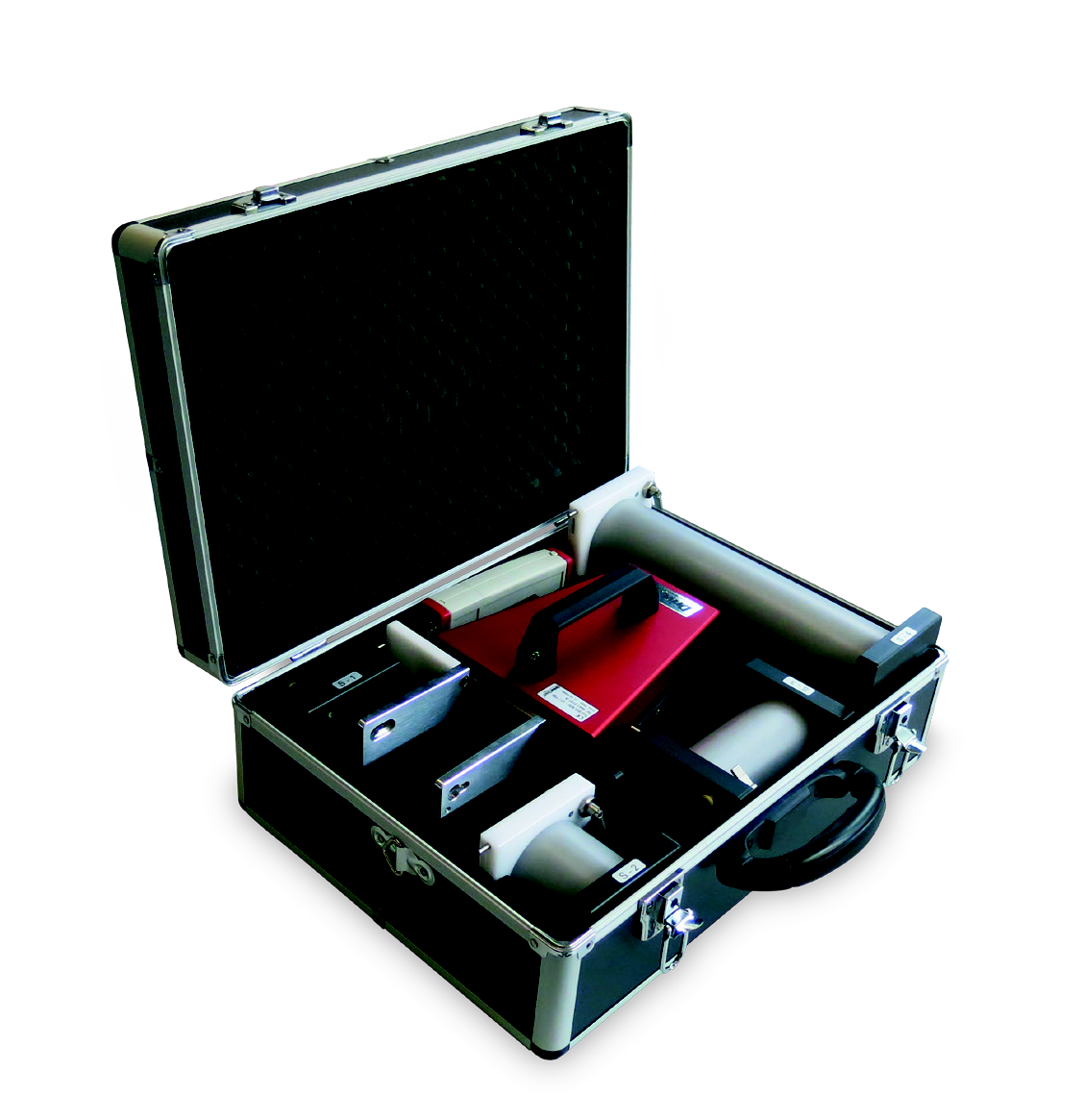

Lieferumfang:
- BIA 600-Sensor inkl. Anschlusskabel
- Datenloggereinheit (Electronik- Box SEB2) mit LCD-Display und LED-Statusanzeigen, Bedientaste, serielles Interface
- 9 V Batterie
- Abstandhalter (4 Stück) entspr. EN 14752:2015
- Transportkoffer mit Schaumstoffeinlage für den kompletten Lieferumfang
- PC-Verbindungskabel (USB)
- PinchPilot PC-Software, geeignet für Windows XP, Vista, W7, W8, W10
- Benutzer-Handbuch
- Kalibrierschein
